變電站仿真綜合測試系統

積成電子股份有限公司根據多年主站建設經驗，自主研發變電站仿真綜合測試系統，能夠解決新建變電站與調度主站在網絡(luò )建設未完成情況下的信號調試問題。該系統應用于變電站調試現場模擬主站功能，實現四遙信息及告警直傳收發調試，出具變電站調試報告。該系統的應用極大地節省了變電站信號調試時間、提高變電站信號調試效率，并能夠提前、快速檢查變電站通信規約的正確性及信號的準確性。

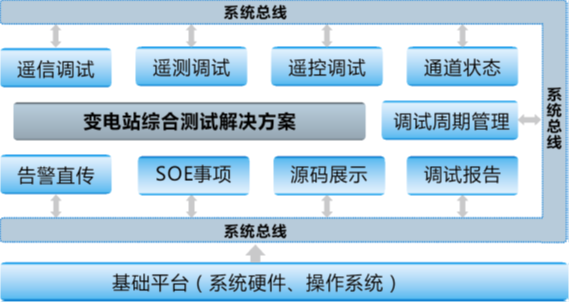

【 系統邏輯圖 】

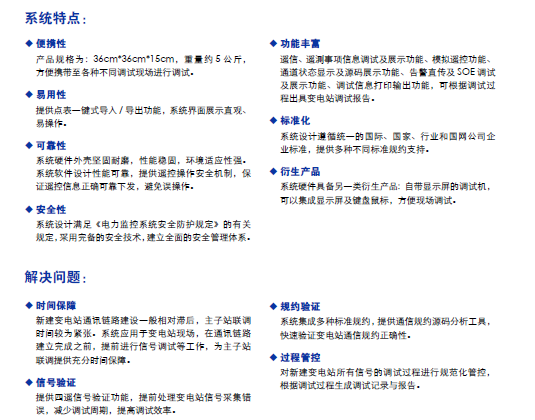

系統特點：

便攜性

• 產品規格為：36cm*36cm*15cm，重量約5公斤，方便攜帶至各種不同調試現場進行調試。

易用性

• 提供點表一鍵式導入/ 導出功能，系統界面展示直觀、易操作。

可靠性

• 系統硬件外殼堅固耐磨，性能穩固，環境適應性強。

• 系統軟件設計性能可靠，提供遙控操作安全機制，保證遙控信息正確可靠下發，避免誤操作。

安全性

• 系統設計滿足《電力監控系統安全防護規定》的有關規定，采用完備的安全技術，建立全面的安全管理體系。

功能豐富

• 遙信、遙測事項信息調試及展示功能、模擬遙控功能、通道狀態顯示及源碼展示功能、告警直傳及SOE 調試及展示功能、調試信息打印輸出功能，可根據調試過程出具變電站調試報告。

標準化

• 系統設計遵循統一的國際、國家、行業和國網公司企業標準，提供多種不同標準規約支持。

衍生產品

• 系統硬件具備另一類衍生產品：自帶顯示屏的調試機，可以集成顯示屏及鍵盤鼠標，方便現場調試。

解決問題：

時間保障

• 新建變電站通訊鏈路建設一般相對滯后，主子站聯調時間較為緊張。系統應用于變電站現場，在通訊鏈路建立完成之前，提前進行信號調試等工作，為主子站聯調提供充分時間保障。

信號驗證

• 提供四遙信號驗證功能，提前處理變電站信號采集錯誤，減少調試周期，提高調試效率。

規約驗證

• 系統集成多種標準規約，提供通信規約源碼分析工具，快速驗證變電站通信規約正確性。

過程管控

• 對新建變電站所有信號的調試過程進行規范化管控，根據調試過程生成調試記錄與報告。

功能說明：

信號調試

• 遙信調試：接收變電站遙信變位信息，進行模擬事項報警。展示遙信當前值，遙信變位時間，最近變位時間。支持手動進行單事項、全部事項報警確認。

• 遙測調試：接收變電站遙測變位信息，進行模擬事項報警。展示遙測當前值，遙測變位時間，最近變位時間。支持手動進行單事項、全部事項報警確認。

• 告警直傳與SOE 事項調試：顯示不同通道的具體事項。支持單事項、多事項告警確認。支持事項查詢及清除功能。

模擬遙控

• 支持遙控操作?？伸`活配置遙控控制參數，模擬調度主站進行開關、刀閘及變壓器的遙控和遙調。

通道狀態展示

• 系統提供雙網卡模式，支持多通道調試，提高調試效率。通道狀態信息實時顯示，有助于故障信息調試。

源碼展示

• 提供多通道源碼展示界面。展示上行及下行通信源碼，源碼顯示清晰，有助于分析通信規約正確性。

調試報告管理

• 記錄調試過程及結果自動生成調試報告，支持調試報告信息回讀，調試報告打印。
