母線保護

概述

SAL36母線保護裝置是基于高性能硬件平臺的新一代微機母線保護裝置。該裝置結合多年來各電壓等級母線保護領域內的理論研究成果及現場運行經驗，采用可靠、快速、靈敏、準確的母線保護新判據，使裝置的各項技術指標完全符合國家標準、電力部部頒標準以及電磁兼容、絕緣耐壓、機械性能等相關標準要求，整體技術性能達到了國內外先進水平。該裝置具有原理先進、技術領先、功能齊全、性能可靠、界面友好、使用方便、抗干擾能力強等特點，適用于500kV及以下電壓等級，包括單母線、單母分段、雙母線、雙母分段以及3/2接線在內的各種主接線方式，最大主接線規模為25個間隔。

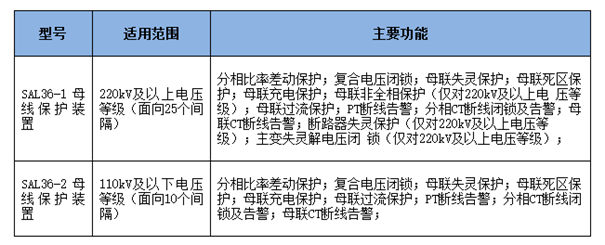

功能

技術特點

可以按照不同的統計口徑（能耗統計、單耗指標、實物平衡、計量器具、重點用能設備等）輸出相應的表格，并以趨勢圖、棒圖、餅圖等多種多維度的方式展現統計數據的趨勢，為企業節能管理人員提供準確的數據，方便決策分析和問題診斷。

【高性能硬件平臺】

采用新一代高性能32位浮點DSP芯片，處理能力達到1000MFLOPS，有大容量?jì)炔縎RAM且支持HPI主機接口和大容量SDRAM接口。采用高速實時數字信號處理算法及保護邏輯，實現故障信息的快速判別，縮短了動作反應時間。

采用獨有的精確同步交流采樣技術，多達93路模擬采樣通道，實現完全獨立的高精度16位模數轉換；模擬前置電路采用全差分信號處理方案，有效抑制共模干擾；簡化了中間模擬運放處理環節，從而大大減少噪聲干擾，在保證大信號動態范圍的同時，小信號下的抗干擾能力十分突出；所有采樣通道完全獨立并行處理轉換，無外部采樣保持及多路切換電路，徹底消除了傳統采樣保持切換方案所導致的幅值與相位誤差。采用精確同步采樣轉換方式，裝置結構簡單，可靠性高，同時保證了高采樣精度。

采用12U高、19英寸寬標準機箱，高集成度模塊化結構設計，機箱內部無轉接扎線，前背板后插拔式設計，強弱電前后分離，配置靈活、便于維護。

【高性能的抗CT飽和方案】

采用時序識別法與波形凹陷識別法相結合的抗CT飽和方案，有效地消除了CT飽和對差動保護的不利影響，即使在線性傳變區僅為2ms的CT極度飽和情況下，仍能夠確保母線發生區外故障CT飽和時，裝置不誤動；當母線發生區內故障或故障由區外轉為區內時，保護可靠動作。

【適應母線運行方式】

采用運行方式記憶結合電流校驗分析算法，自適應能力強。在刀閘接點失靈的情況下，可以自動適應包括倒閘過程在內的母線各種運行方式，當母線發生區內故障時，保護準確切除相應單元，當發生區外故障時，保護不會(huì )誤動。

倒閘過程自動識別，不需退出保護。

【CT變比自動計算】

允許母線上各連接元件CT變比不一致，裝置可以現場設定各單元的CT一次回路額定電流數值（CT二次回路額定電流可以選擇5A或1A，由裝置硬件回路固化），自動折算CT變比。

【完善的保護閉鎖機制】

對于母線差動保護和斷路器失靈保護均采用復合電壓閉鎖功能。雙母線接線方式在母線互聯方式運行時，當一段母線PT出現故障，電壓閉鎖元件能自動切換至另一段母線PT上。

【清晰透明的動作過程】

具有多次全過程區內故障記錄功能及時間報告記錄功能，可以記錄保護內部各元件的動作過程和各種計算值；使用配套的離線波形分析軟件能夠對故障錄波數據進行分析處理。

【多樣化的通信接口】

對外通信采用高速以太網通信技術，消除了故障錄波大數據量傳輸的瓶頸，并且為未來實現IEC61850標準規約搭建了平臺，提供多個RS-232、RS-422/RS-485通訊接口可選。

【鎖扣式模擬盤設計】

裝置配套模擬盤，使運行方式一目了然，減小了刀閘輔助接點的不可靠對保護的影響，同時鎖扣式搖柄開關的設計進一步增強了模擬盤操作的可靠性，消除了由于誤碰模擬盤開關導致的誤操作。

【人性化的人機交互界面設計】

配置320*240大屏幕液晶，中文菜單界面友好，操作簡易。

液晶顯示系統主接線圖，實時顯示差流、母線電壓、各單元電流以及刀閘位置和失靈接點狀態。在母線發生故障保護跳閘時，閃爍提示故障母線及相應的跳閘單元。

具有詳實而完整的操作及事故分析記錄和故障錄波數據，并可以通過打印機打印有關記錄及波形。
