燃氣SCADA管網監控系統

一、系統介紹

SCADA系統完成對燃氣輸配系統的監控、調度、管理任務。系統投產后，操作人員在調度控制中心通過SCADA系統可完成對全市燃氣管網的監控和運行管理，各監測點可達到無人值守水平。

二、主要功能

1、安全運行監測功能：

（1）數據采集與管網監測功能

計算統計功能：對模擬量、狀態量等可按照預定義的報警限、變化率限、考核限進行統計處理，產生相應的報警事項和考核結果。并可統計計算最大值、最小值及發生時間、平均值、負荷率、合格率、設備投運率、設備動作次數等。

（2）顯示功能

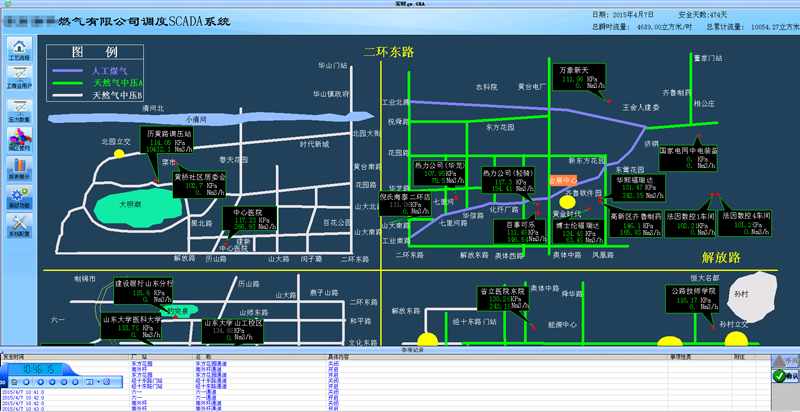

顯示整個輸氣管網的動態工藝流程、各站的動態工藝流程，在流程圖上實時顯示運行參數及設備狀態，并可在流程圖上直接查詢設備臺帳信息、運行參數信息、運行統計信息等。

（3）視頻監控功能

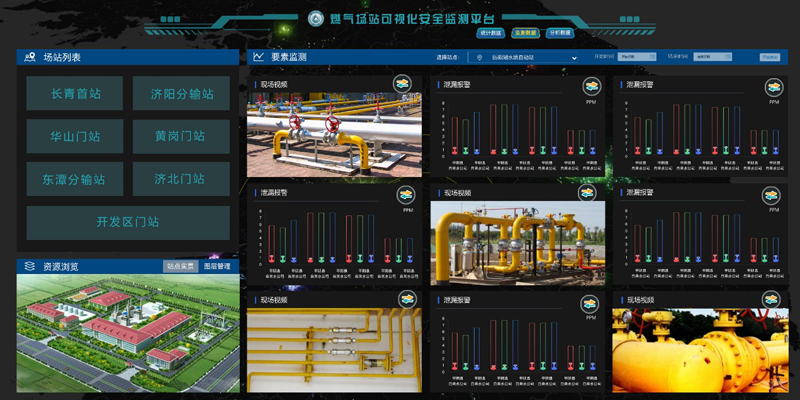

利用安裝在監視目標區域的攝像機對生產設備和環境進行監控和錄像，將被監視目標的動態圖像傳輸到調度控制中心?？稍诳刂浦行牡墓ぷ髡旧蠟g覽查看各站的運行設備的錄像或圖片。

（4）報警管理功能

提供全方位的報警功能。發生報警事件時，自動推出報警畫面和事項跟蹤窗以顯示事件內容，并伴有聲音或語音報警，通知調度人員及時處理。

（5）管網運行圖庫檢索

可通過人機會(huì )話系統可方便的調閱管網設計圖紙，一旦管網運行異常時，可及時調閱故障點相關圖紙，以供分析和搶修。

（6）電子值班功能（短信服務）

主要用于燃氣管網和場站設備運行發生事項或事故時，系統可以立即自動通知有關運行、搶修和管理人員，及時了解情況、及時處理事故。

（7）WEB發布功能

客戶端可通過瀏覽器查閱系統的實時信息、歷史信息、各種圖形信息、設備運行工況、生產統計報表等，實現遠程生產監視。

（8）電動閥門控制功能

系統提供安全可靠的遙控、遙調等控制功能，具有嚴格的安全和防誤操作措施，包括操作員身份驗證，遙控權限審批，對象復述，性質閉鎖，設備狀態閉鎖等。

2、生產管理功能：

（1）設備臺帳管理

建立設備（如流量計算機、可燃氣體報警器、電動調節閥、壓力傳感器、溫度傳感器等）的臺帳信息，包括設備產地、生產日期、使用年限、投運時間、負責人、壓力等級等靜態信息，并能動態統計設備的運行時間、動作次數等信息。

（2）報表功能

具有報表生成、報表修改、報表瀏覽和報表打印等功能。

報表的格式和內容可根據要求進行自定義，此后報表就由系統自動生成。

可按班、日、月、季、年自動生成各種類型報表，包括生產報表、運行報表、壓力報表、考核報表、運行測控記錄報表等等，并支持報表的補生和修復。

（3）打印功能

可在線跟蹤打印事項，打印內容能夠選擇定制，還可人工分類選擇打印事項。

定時自動打印或隨時召喚打印報表，如班報、日報、月報、年報等。每張表的定時打印時間可分別設定，報表可在打印前預覽，并可按比例縮放打印。

（4）人員管理

系統對不同部門和崗位的人員進行分類管理，并賦予不同的權限，權限的劃分是基于功能劃分的，系統對各項功能的使用有著嚴格的權限限制，只允許具有相應權限的人員才能使用和控制，每個人員的重要操作都生成事項記錄備案，個人的帳戶密碼可隨時自行修改，避免非法盜用。

（5）控制權限及訪問權限的限定

可為用戶建立帳號，設置相應的操作權限，分到相應的工作組。

3、其他功能：

（1）移動辦公功能

筆記本電腦增加上網設備（無線上網卡），登錄系統通過權限認證以后，可隨時隨地瀏覽整個系統的實時和歷史數據。若主管領導外出會(huì )議或者其他情況不在辦公室，可通過此方式隨時了解到整個燃氣管網的運行和各項信息，輔助領導決策辦公。監控終端也可以是能上Internet網的任何一臺計算機。

（2）畫面操作功能

采用多窗口技術，允許操作員在工作時操作多幅畫面，具有畫面漫游、導航和縮放等功能。

（3）系統時鐘同步

具有與多種GPS時鐘的接口，用收到的GPS標準時鐘定時對系統全網對時，使系統的各計算機的時鐘保持一致。

在沒有GPS或者GPS出現故障的情況下，由調度控制中心系統的主服務器以本地時鐘為基準定時向網內其他計算機發對時命令，以使網內各計算機時鐘一致。同時通過通訊網絡(luò )自動對各站控系統進行對時，統一系統全網時間。

（4）組態定義功能

通過組態的方式來定義和生成系統，根據不同的應用需求可定制成個性化的系統，各軟件功能模塊可集中到一個節點或分布到多個節點上。

（5）冗余容錯功能

軟件上支持多臺服務器共同承擔SCADA任務，在某一單機（服務器）有故障時，系統仍能正常運作，對系統的操作使用沒有任何影響，保證系統不停頓運行。

（6）數據接口和二次開發功能

系統嵌入了面向對象的集成開發環境，通過標準的、開放的數據訪問接口可訪問系統資源，用戶和第三方供應商可根據行業的需要在此基礎上進行二次開發，實現不同的應用。

（7）轉發功能

接收和響應上一級監控中心的命令，并轉發到下一級的監控單元。

（8）遠程診斷和維護功能

可通過WEB瀏覽系統的配置圖和通訊網絡(luò )圖，觀察系統各計算機、網絡(luò )和通道的運行工況，判斷系統運行是否正常。

三、系統架構
