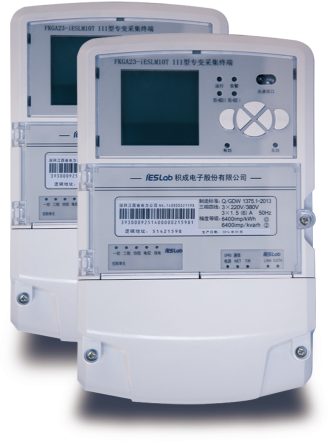

iES-LM10T 專變采集終端

FKGA23-iESLM10T/ FKCA23-iESLM10T Ⅲ型專變采集終端是積成電子股份有限公司依據最新技術標準，結合公司多年來在負荷控制及電能采集領域產品研發及工程實施經驗基礎上推出的新一代采集終端設備。該終端安裝于專變用戶用電現場，適用于對專變用戶用電信息進行采集和管理，能夠實現電能表數據采集、電能計量設備工況監測、供電電能質量監測、用電負荷和電能量的監控等功能，并對采集數據進行管理和雙向傳輸。

FKGA23-iESLM10T/ FKCA23-iESLM10T專變采集終端采用32位工業級嵌入式MPU、大規?？删幊藽PLD器件和軍工航天領域嵌入式強實時操作系統，數據存儲容量大，采集測量精度高，負荷控制精確，人機界面友好，安裝調試方便，運行穩定可靠。

技術特點

█ 高可靠性系統設計

█ 著名廠家工業級元器件六層板工藝、高集成度設計、模塊化結構設計、防雷擊隔離措施

█ 高速、高準確度交流測量

█ 電壓、電流、功率測量精度可達0.5級可實現2～29次諧波分析

█ 強大的抗干擾能力

█ 抗干擾能力達到嚴酷的4級標準

█ 真正的10/100M自適應以太網口

█ 采用CPU本身自有的網絡(luò )口、支持同時多路連續高速率通信

█ 方便的系統維護

█ 大屏幕圖形液晶、全中文菜單、遠程維護及升級

█ 支持多種通信方式

█ 模塊化設計，支持以太網/GPRS/CDMA/3G/4G通信模塊更換

█ 支持主站穿透式抄表和終端級聯

█ 支持50多種規約、多種速率抄表

█ 寬泛的電源適應性

█ 三相四線220/380V：允許偏差-50%～+40%

█ 三相三線3×100V、三相四線3×57.7/100V，

█ 允許偏差-25%～+30%

█ 頻率：50Hz，允許偏差-6%～+5%

█ 嚴密的安全防護措施

█ 口令保護、鉛封保護、開蓋自動監測及上報、 國家密碼局認可的硬件安全模塊

主要功能

█ 數據采集

█ 電能表數據采集 狀態量采集

█ 交流模擬量采集 脈沖量采集

█ 數據處理及存儲

█ 實時、當前數據

█ 歷史日、月數據

█ 電能表運行狀況監測

█ 電能質量數據統計

█ 測量功能

█ 測量電壓、電流、功率、功率因數等，電 壓、電流準確度等級為0.5級，有功功率 0.5級

█ 參數設置和查詢

█ 支持接收主站的時鐘召測和對時命令

█ TA變比、TV變比及電能表脈沖常數

█ 由主站設置和查詢限值參數、功率控制

█ 參數、預付費控制參數等

█ 支持對終端參數、抄表參數、費率時段等參數的設置和查詢

█ 控制

█ 功率定值閉環控制 預付費控制

█ 保電、剔除、遙控 催費告警

█ 事件記錄

█ 支持重要事件和一般事件記錄，例如終端參數變更、抄表失敗、停/上電事件、跳閘記錄，電能表 時鐘超差、回路異常，開蓋及越

█ 限記錄等等、支持事件主動上報

█ 數據傳輸

█ 與主站、電能表及當地客戶終端設備通信

█ 數據轉發、穿透抄表、級聯通信、流量控制

█ 本地功能

█ 本地狀態燈指示

█ 本地紅外、RS232 以及網絡(luò )等維護方式

█ 本地用戶數據服務

█ 終端維護

█ 終端具有自檢自恢復、初始化、軟件遠程下載、斷點續傳等功能
