測控裝置——常規變電站

概述

SAM系列測控裝置適用于750kV及以下電壓等級的變電站和電廠，是電廠和變電站自動化系統間隔層測量、控制的核心裝置。它采用面向間隔對象、分布式設計，適合于對電廠或變電站的主要電氣間隔單元（線路、母線、母聯、旁路、變壓器、斷路器、電容器、電抗器等）進行全面、準確、實時的監測和控制。根據不同的電氣主接線及一次設備條件，實現對本間隔斷路器檢同期及捕捉同期合閘、模擬量測量、狀態量采集等功能。根據變電站的規模及重要程度，測控裝置可直接通過工業雙以太網或通過RS485口與站控層通信。

功能

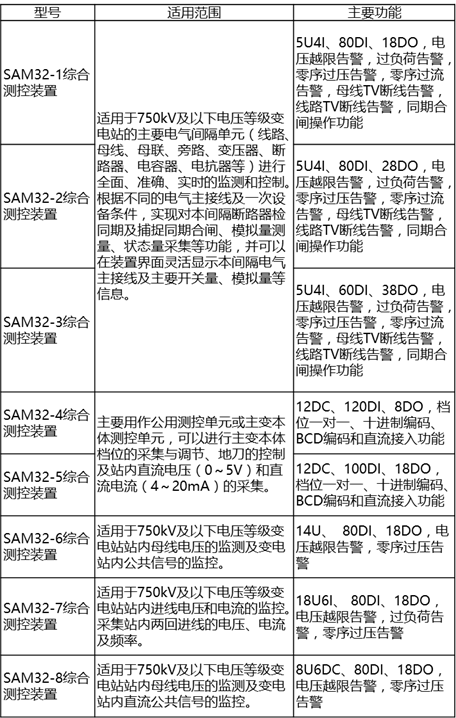

綜合測控裝置（SAM32系列）

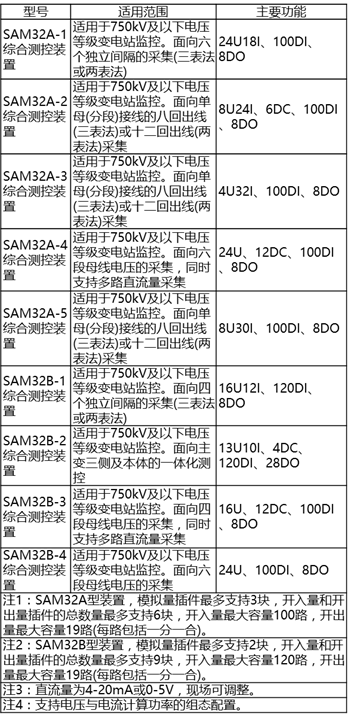

綜合測控裝置（SAM32A/SAM32B系列）

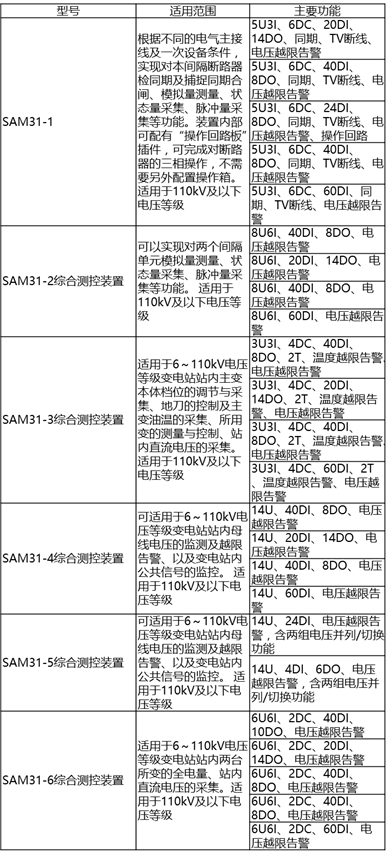

綜合測控裝置（SAM31系列）

技術特點

• 配置靈活

裝置各插件模塊化，板卡總線與母板總線標準化，可根據實際工程需要進行配置組合，裝置軟件功能也可通過其單元配置進行靈活設置。

• 高性能、高可靠、大資源的硬件系統

采用32位CPU作為主處理器，高性能的硬件平臺保證了裝置的并行計算，同步的6通道16位A/D模數轉換回路設計，保證了裝置測量精度，為裝置完成各種功能提供了可靠的硬件保證。

• 抗干擾能力強

硬件電路設計周密，電磁兼容耐受能力高，各項指標全面滿足國際、國家和行業的相關標準要求，其中脈沖群干擾、靜電放電、快速瞬變、浪涌等指標均達到最嚴酷等級要求。

• 自診斷功能完善

可以診斷到芯片和關鍵回路，真正做到了對FLASH、EEPROM、SDRAM、SRAM、AD采樣回路、頻率采集回路、出口控制回路、掉電保持供電回路、信號采集回路以及脈沖對時回路的定期巡檢，當發現異常時，會(huì )及時地閉鎖相關功能邏輯，并發出裝置異常告警信息。

• 用戶界面人性化

裝置人機界面友好，全中文大屏幕液晶顯示，可顯示本間隔線路主接線圖，多指示燈配置，仿微機鍵盤設計，操作簡單方便，易學易用。對運行人員和維護人員賦予不同權限，確保安全性。

• 通訊功能強大、接口多樣

裝置對外提供兩路TCP/IP以太網接口和兩路串口（以太網可選配第三路接口），支持IEC60870-5-103串口規約標準和iES-N103以太網規約，此外，以太網通訊還支持IEC61850標準應用。

• 支持多級校時

裝置支持GPS秒脈沖、IRIG-B、當地監控或遠方主站多級對時，脈沖對時精度1ms。裝置掉電時，實時時鐘由時鐘芯片管理。
