iES-AMP3000智慧變電站輔助設備全面監控系統

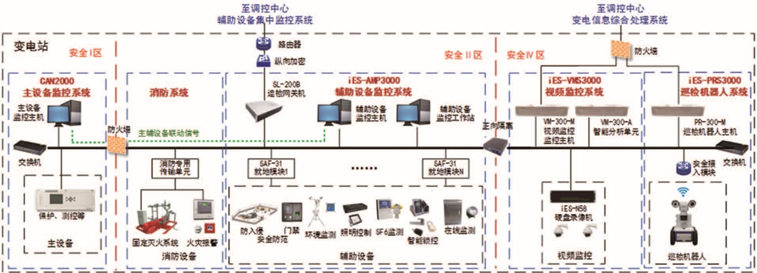

輔助設備全面監控系統由輔助設備監控系統、視頻監控系統、巡檢機器人系統、消防系統等組成，并經由通訊集成了在線監測、巡檢機器人、視頻監控、消防、安全防范、環境監測、SF6 監測、照明控制、智能鎖控等子系統，實現了輔助設備數據采集、運行控制、主輔設備智能聯動、站內自動巡檢、設備異常主動預警等功能，為變電站綜合監控提供輔助設備信息支撐。

主要功能特點

1、iES-AMP3000 智慧變電站輔助設備監控系統

iES-AMP3000 智慧變電站輔助設備監控系統由輔助設備監控主機、工作站、運檢網關機、就地模塊等組成，實現輔助設備數據接入、運行監視、操作控制、智能聯動、數據遠傳、遠方控制等功能。系統采用 IEC61850 標準接入各子系統，支持國產安全操作系統、Linux 系統或 Windows 系統，符合國網相關技術規范和要求。

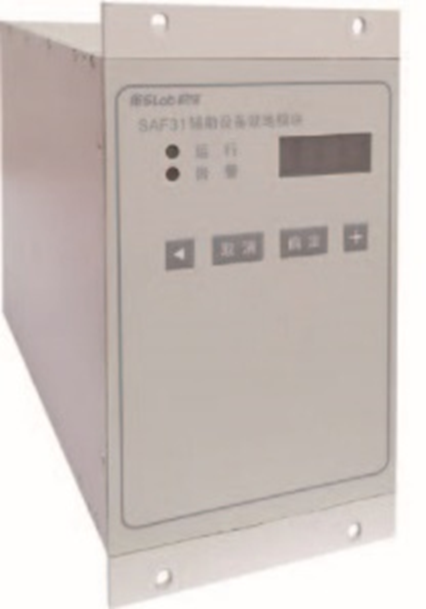

2、SAF-31-AE-C 輔助設備 RS485 就地模塊

裝置具有多路 RS485 接口，采用 Modbus RTU 協議接入安全防范、環境監測、SF6監測、照明控制等子系統；與監控主機采用IEC61850通訊，支持光纖和以太網電接口。

3、SAF-31-AE-G 輔助設備通用就地模塊

裝置具有 8 路 4 ～ 20mA 模擬量采集、16 路 DC24V 開關量采集、8 路繼電器開出功能；與監控主機采用 IEC61850 通訊，支持光纖和以太網電接口。

4、SAF-32-ST 消防信息傳輸控制單元

SAF-32-ST 消防信息傳輸控制單元作為部署在變電站內的消防專用信息轉換裝置，具備采集、規轉、控制和網關等功能，將接收到的火災自動報警系統、固定式滅火系統運行和狀態信息、模擬量變送器遙測信息、固定式滅火系統和其他受控消防設備的控制反饋信息、控制回路故障信息等發送給變電站輔助設備監控系統或集控站監控系統，并將集控站監控系統下發的控制指令通過 I/O 接口轉發給相關消防設備。

5、iES-VMS3000 變電站視頻監控系統

iES-VMS3000 視頻監控系統由 VM-300-M 視頻監控主機、VM-300-A 智能分析設備、iES-N58 硬盤錄像機及各類攝像機等組成。硬盤錄像機接入、存儲各類攝像機視頻信息并將視頻數據上送至視頻監控主機；智能分析設備對獲取的視頻流進行智能分析，并輸出結果給視頻監控主機；視頻監控主機實現變電站視頻監控預覽、控制、管理、智能聯動等，并將視頻信息、智能分析結果等數據上傳至主站平臺。

6、iES-PRS3000 智能巡檢機器人系統

iES-PRS3000智能巡檢機器人系統由PR-300-M巡檢主機、機器人、視頻監控系統等組成，巡檢主機下發控制、巡檢任務等指令，控制機器人和視頻監控系統開展室內外設備聯合巡檢作業，巡檢完成后將巡檢數據、采集文件等上送到主站系統。
